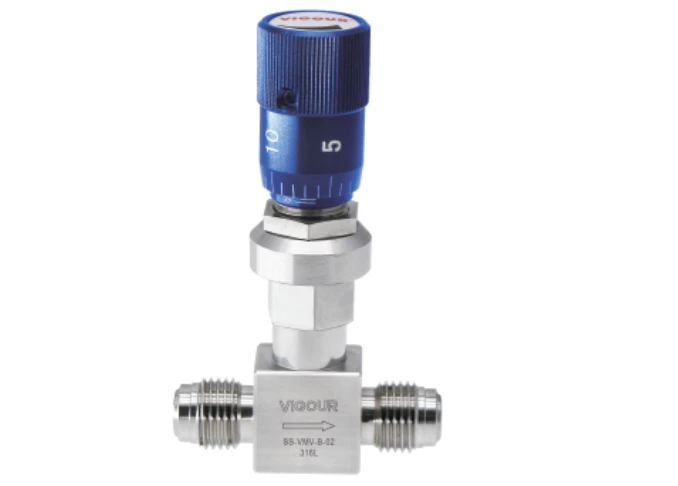

VIGOUR>>Přesné nízkotlaké{0}}tlakové dávkovací ventily řady VMV
Nízkotlaké dávkovací ventily VIGOUR řady VMV-jsou navrženy tak, aby poskytovaly přesné a opakovatelné řízení průtoku v náročných analytických, laboratorních a průmyslových aplikacích. Tyto ventily jsou vyrobeny s tělem z nerezové oceli 316 a jsou navrženy v souladu s procesní specifikací VS001B a poskytují spolehlivý výkon při pracovních tlacích až 2000 psig (138 bar).
Řada VMV, která je k dispozici v přímém i úhlovém provedení, podporuje montáž na panel a nabízí volitelné nonie, které umožňují jemnější nastavení průtoku a zvýšenou přesnost ovládání.
Opakovatelné nastavení průtoku
Volitelné rukojeti noniusu umožňují nastavení rozlišení až 1/25 otáčky, díky čemuž jsou ventily vhodné pro aplikace vyžadující vysokou reprodukovatelnost a přesné ovládání.
Široké možnosti konfigurace
Řada VMV je k dispozici se širokou škálou koncových připojení, včetně trubkových fitinků, vnějších a vnitřních závitů NPT a vnějších připojení VFS, což zajišťuje kompatibilitu s různými požadavky na systém.
Robustní konstrukce materiálu
Všechny smáčené součásti jsou vyrobeny z nerezové oceli 316, která poskytuje vynikající odolnost proti korozi a dlouhodobou-trvanlivost v různých provozních prostředích.
Flexibilní instalace
Kompaktní design-pro montáž na panel pomáhá šetřit místo a zjednodušuje integraci do nových i stávajících rozvržení systému.
Technický výkon
Řada VMV zahrnuje tři typy primárních ventilů, z nichž každý nabízí odlišné jmenovité hodnoty tlaku{0}}teploty, velikosti otvorů a uzavírací možnosti:
| Typ série | Teplotní rozsah | Maximální pracovní tlak (bar) | Otvor (v.) | Vypínací služba | Kužel stonku |
|---|---|---|---|---|---|
| Typ A | -23 stupňů až +204 stupňů | 137 | 0,032 (0,81 mm) | Žádný | 1 stupeň |
| Typ B | -23 stupňů až +204 stupňů | 68.9 | 0,056 (1,42 mm) | Žádný | 3 stupně |
| Typ C | -23 stupňů až +204 stupňů | 68.9 | 0,128 (3,25 mm) | Ano | 6 stupňů |
Poznámka: Během nastavování by tlak ve směru proudění neměl překročit 500 psig (34,4 bar). Ventily řady L se nedoporučují pro vakuové nebo plynové uzavírací aplikace ani pro opakované uzavírání kapalin.
Průtokové charakteristiky
Řada VMV nabízí předvídatelné a stabilní řízení průtoku s lineární odezvou v celém rozsahu nastavení. Koeficienty průtoku (Cv) pro přímé-ventily se pohybují od 0,004 do 0,16.
Typický výkon proudění vzduchu při teplotě 70 stupňů F (20 stupňů) je uveden níže:
| CV | Pokles tlaku (bar) | Průtok vzduchu (std L/min) |
|---|---|---|
| 0.004 | 0.68 | 1.1 |
| 3.4 | 2.8 | |
| 6.8 | 5.6 | |
| 0.03 | 0.68 | 9.3 |
| 3.4 | 25.4 | |
| 6.8 | 42.4 | |
| 0.16 | 0.68 | 56.6 |
| 3.4 | 181 | |
| 6.8 | 323 |

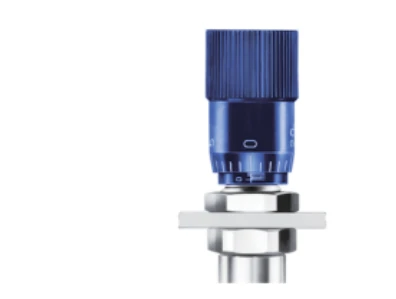

Rukojeť Vernier
Pomáhá zajistit opakovatelné úpravy průtoku. Poskytuje měření s přesností 1/25 tur. Sady obsahují všechny díly potřebné k přidání rukojeti Vernier ke stávajícímu ventilu.

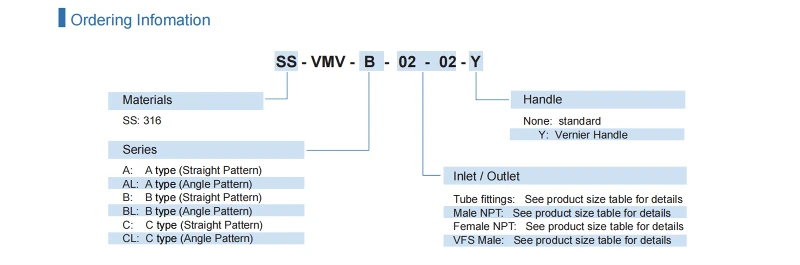

Dávkovací ventily VMV jsou k dispozici ve více velikostech portů a stylech připojení. Objednací kódy mají standardizovaný formát, například:SS-VMV-AL-02-Y
- SS= Nerezová ocel
- VMV= Řada ventilů
- AL= Vzor úhlu, typ A
- 02= 1/8 palce
- Y= Možnost Vernierova rukojeť
Závěr
Nízkotlaké dávkovací ventily VIGOUR řady VMV- kombinují přesné inženýrství, odolné materiály a flexibilní možnosti konfigurace, aby vyhovovaly požadavkům kritických aplikací-pro řízení průtoku. Díky dobře-definovaným údajům o výkonu a škálovatelným možnostem objednávání poskytuje řada VMV spolehlivé řešení pro standardní i přizpůsobené systémy pro manipulaci s kapalinami.
