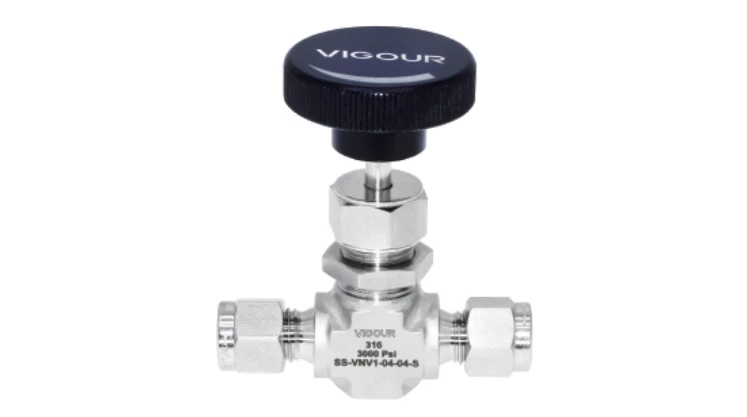

VNV Series Pressure Gas Needle Valve>>Kompaktní design, stabilní regulace tlaku
Jehlové ventily řady VIGOR VNV jsou navrženy pro vysoce{0}}přesné řízení průtoku v náročných průmyslových a laboratorních aplikacích. Tyto ventily byly navrženy s ohledem na výkon a odolnost a nabízejí spolehlivý provoz při tlacích až 345 barů a v širokém rozsahu teplot od -54 stupňů do +232 stupňů.
Klíčové vlastnosti:
- Živý-naložený balicí systém:Zajišťuje konzistentní utěsnění a snižuje nároky na údržbu.

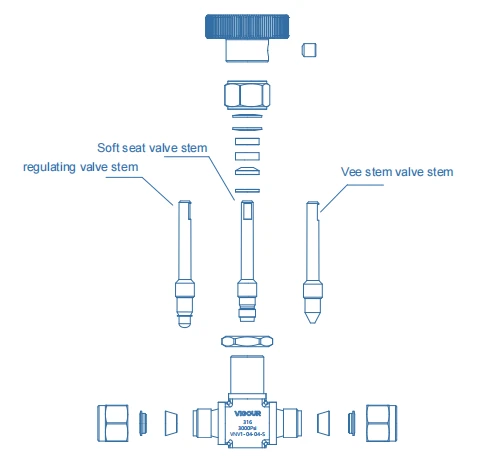

- Více možností stonku:Vyberte si z Vee, regulační nebo měkké{0}}dříky se sedlem, aby vyhovovaly požadavkům vaší aplikace.
- Kompaktní a všestranný design:K dispozici v přímých, úhlových a příčných vzorech s možností montáže na panel-.
- Robustní materiály:Vyrobeno s tělem z nerezové oceli 316 a PCTFE sedlem pro vynikající chemickou a tepelnou odolnost.
- Nízká míra úniku:Certifikovaná míra úniku 0,1 cofmin pro bezpečný a efektivní výkon.
Typické aplikace:
- Testování komponent
- Kalibrační systémy
- Laboratorní regulace tlaku
- Systémy vysokotlakého odběru vzorků-
- Servis a zkušební zařízení
| Technické údaje: | |
| Typ: | Jehlový ventil |
| Vstupní tlak P1: | max. 345 bar |
| Materiál | |
| Tělo: | viz informace k objednávce |
| Sedadlo: | PCTFE |
| Filtr: | 316 |
| Vstupy / výstupy: | viz informace k objednávce |
| Rozsah teplot: | -54 stupňů až +232 stupňů |
| Míra úniku: | 0,1 cc/min |
| Otvor: | viz informace k objednávce |
| Hmotnost: | 0,1 kg |
| Velikost palec (mm) |

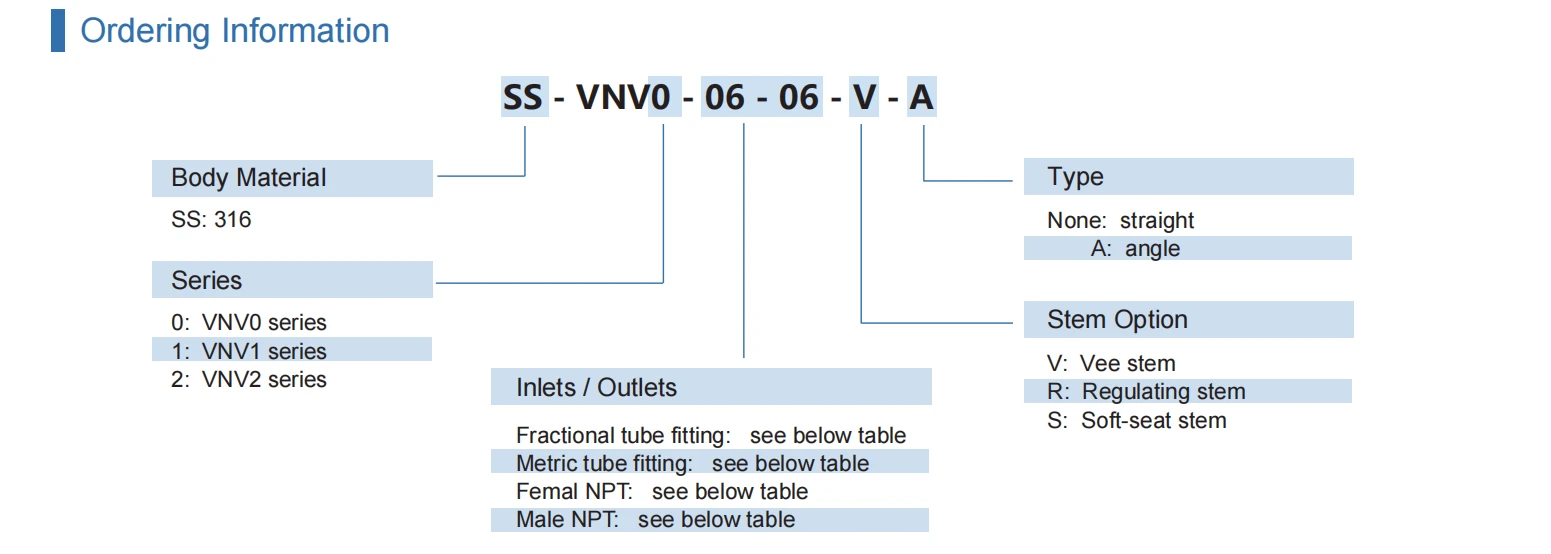

Objednávání Číslo |
Otvor v. |

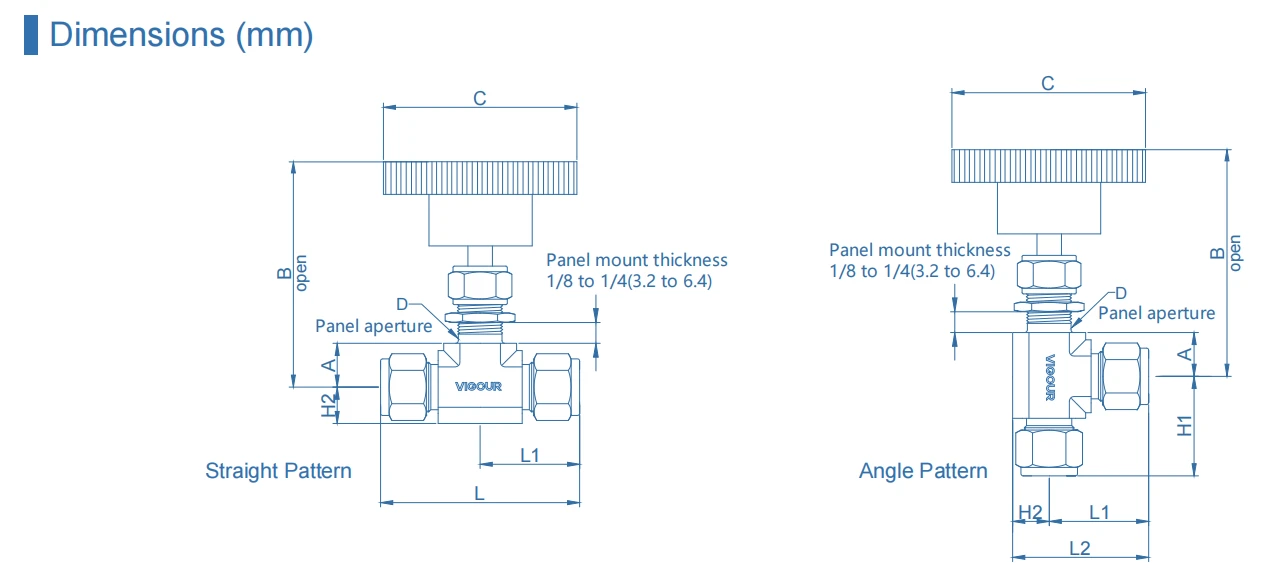

CV | Rozměry, in.(mm) | ||||||||
| L | L1 | H1 | L2 | A | H2 | C | D | B | ||||
| Frakční trubkové tvarovky | ||||||||||||
| 1/8 | SS-VNV0-02-02 | 0.080 (2.0) | 0.09 | 1.94 (49.3) | 0.98 (24.9) | 1.29 (32.8) | 0.44 (11.2) | 0.31 (7.9) | 1 (25.4) | 0.47 (11.9) | 2.28 (57.9) | |
| 1/4 | SS-VNV1-04-04 | 0.172 (4.4) | 0.37 | 2.27 (57.6) | 1.13 (28.7) | 1.51 (38.4) | 0.38 (9.7) | 1.38 (35.1) | 0.53 (13.5) | 2.50 (63.5) | ||
| 3/8 | SS-VNV1-06-06 | 0.250 (6.4) | 0.73 | 2.58 (65.5) | 1.29 (32.8) | 1.79 (45.5) | 0.55 (14.0) | 0.50 (12.7) | 1.88 (47.8) | 0.78 (19.8) | 2.97 (75.4) | |
| 1/2 | SS-VNV1-08-08 | 2.80 (71.1) | 1.40 (35.6) | 1.90 (48.3) | ||||||||
| 1/2 | SS-VNV2-08-08 | 0.375 (9.5) | 1.80 | 3.80 (96.5) | 1.90 (48.3) | 2.65 (67.3) | 0.75 (19.1) | 3.00 (76.2) | 1.03 (26.2) | 3.91 (99.3) | ||
| 3/4 | SS-VNV2-12-12 | |||||||||||
| Metrické trubkové armatury | ||||||||||||
| 3 mm | SS-VNV0-3M-3M | 0.080 (2.0) | 0.09 | 1.94 (49.3) | 0.98 (24.9) | 1.29 (32.8) | 0.44 (11.2) | 0.31 (7.9) | 1.00 (25.4) | 0.48 (12.2) | 2.28 (57.9) | |
| 6 mm | SS-VNV1-6M-6M | 0.172 (4.4) | 0.37 | 2.27 (57.6) | 1.13 (28.7) | 1.51 (38.4) | 0.38 (9.7) | 1.38 (35.1) | 0.53 (13.5) | 2.50 (63.5) | ||
| 8 mm | SS-VNV1-8M-8M | 2.34 (59.4) | 1.17 (29.7) | 1.54 (39.1) | ||||||||
| 10 mm | SS-VNV1-10M-10M | 0.250 (6.4) | 0.73 | 2.60 (66.0) | 1.30 (33.0) | 1.80 (45.7) | 0.55 (14.0) | 0.50 (12.7) | 1.88 (47.8) | 0.78 (19.8) | 2.97 (75.4) | |
| 12 mm | SS-VNV1-12M-12M | 2.80 (71.1) | 1.40 (35.6) | 1.90 (48.3) | ||||||||
| Žena NPT | ||||||||||||
| 1/8 | SS-VNV0-F2-F2 | 0.080 (2.0) | 0.09 | 1.88 (47.8) | 0.94 (23.9) | 1.25 (31.8) | 0.44 (11.2) | 0.31 (7.9) | 1.00 (25.4) | 0.47 (11.9) | 2.28 (57.9) | |
| 1/8 | SS-VNV1-F2-F2 | 0.172 (4.4) | 0.37 | 1.62 (41.1) | 0.81 (20.6) | 1.19 (30.2) | 0.38 (9.7) | 1.38 (35.1) | 0.53 (13.5) | 2.50 (63.5) | ||
| 1/4 | SS-VNV1-F4-F4 | 0.250 (6.4) | 0.73 | 2.12 (53.8) | 1.06 (26.9) | 1.56 (39.6) | 0.55 (14.0) | 0.50 (12.7) | 1.88 (47.8) | 0.78 (19.8) | 2.97 (75.4) | |
| 3/8 | SS-VNV2-F6-F6 | 0.375 (9.5) | 1.80 | 3.00 (76.2) | 1.50 (38.1) | 2.25 (57.2) | 0.75 (19.1) | 3.00 (76.2) | 1.03 (26.2) | 3.88 (98.6) | ||
| 1/2 | SS-VNV2-F8-F8 | |||||||||||
| Muž NPT | ||||||||||||
| 1/8 | SS-VNV0-M2-M2 | 0.080 (2.0) | 0.09 | 1.50 (38.1) | 0.75 (19.1) | 1.06 (26.9) | 0.44 (11.2) | 0.31 (7.9) | 1.00 (25.4) | 0.47 (11.9) | 2.28 (57.9) | |
| 1/8 | SS-VNV1-M2-M2 | 0.172 (4.4) | 0.37 | 1.62 (41.1) | 0.81 (20.6) | 1.19 (30.2) | 0.38 (9.7) | 1.38 (35.1) | 0.53 (13.5) | 2.50 (63.5) | ||
| 1/4 | SS-VNV1-M4-M4 | 0.250 (6.4) | 1.97 (50.0) | 0.98 (24.9) | 1.36 (34.5) | |||||||
| 3/8 | SS-VNV1-M6-M6 | 0.375 (9.5) | 0.73 | 2.25 (62.5) | 1.12 (28.4) | 1.62 (41.1) | 0.55 (14.0) | 0.50 (12.7) | 1.88 (47.8) | 0.78 (19.8) | 2.97 (75.4) | |
| 1/2 | SS-VNV2-M8-M8 | 1.80 | 3.00 (76.2) | 1.50 (38.1) | 2.25 (57.2) | 0.75 (19.1) | 3.00 (76.2) | 1.03 (26.2) | 3.88 (98.6) | |||
