OPERATING MANUAL>>Plně automatický spínací systémŘada VSP-9
1. Funkce
- 1.1Automatický přepínací systém řady VSP-9 může zásobovat plynová zařízení nemocnicím, továrnám, laboratořím a jiným příležitostem a poskytuje nepřerušenou dodávku plynu. Jednotka dvou bočních tlakových lahví pomocí automatického přepínacího zařízení na jedné straně jednotky tlakové láhve Nastavena jako „hlavní jednotka na dodávku plynu“ a druhá strana plynové láhve jako „jednotka na dodávku plynu v pohotovostním režimu“. Když je jednotka přívodu plynu, které došel plyn, nahrazena novou tlakovou lahví, jednotka přívodu plynu na této straně byla automaticky přednastavena- jako „záložní jednotka přívodu plynu“ bez jakékoli operace uživatele. Napájecí zdroj je vestavěný, který převádí 100-250V AC napájení na 24V DC napájení pro napájení spínacího systému. Spínací systém je navržen tak, aby splňoval požadavky národních norem.
2. Bezpečnostní pravidla
- 2.1Je přísně zakázáno temperovat konkrétní připojovací část plynu a je přísně zakázáno měnit nebo mazat konkrétní připojení plynové části.
- 2.2Všechny součásti spínacího systému, nástroje a pracovní plochy musí být udržovány bez oleje, mastnoty a prachu.
- 2.3Nepoužívejte chemikálie, maziva a tmely, pokud to není uvedeno v pokynech.
- 2.4Před připojením láhve ke spínacímu systému musí být ventil láhve otevřen a zavřen, aby se tam, kde je to možné, vyfoukly nečistoty, jako je prach a úlomky.
- 2.5Po připojení láhve pomalu otevřete ventil láhve.
- 2.6Nikdy se nedotýkejte zdroje tepla žádné části spínacího systému.
- 2.7Nikdy nepoužívejte otevřený plamen nebo „čichání“ k testování těsnosti systému.
- 2.8Vysokotlaké-láhve musí být upevněny držáky na láhve, pásy nebo řetězy. Nekontrolované válce se mohou převrátit. Tím dojde k poškození nebo zlomení ventilu láhve.
- 2.9Kovovou hadici opakovaně neohýbejte, výrazně neohýbejte ani nezkrucujte. Jinak může dojít k poškození kovové hadice.
- 2.10Neohýbejte kovovou hadici s poloměrem ohybu menším než 76 mm (3 ").
- 2.11Po instalaci nástěnné podpěry spínacího systému nezvedejte a nezavěšujte spínací systém pouze na ni. Instalujte na držák, abyste předešli nehodám.
- 2.12Je zakázáno provozovat spínací systém dříve, než se obsluha dozví o příslušných normách jinde.
- 2.13Pokud spínací systém používá hořlavé plyny, musí být instalován v otevřeném a větraném prostředí. Uchovávejte mimo dosah otevřeného ohně.
3. Nainstalujte
- 3.1Rozbalte, vyjměte celý spínací systém z krabice a vložte jej do obalu lícem-nahoru na karton.
- 3.2U obecných stěn by měla být věnována patřičná pozornost mezeře, kterou zabírají lahve na plyn. Označte vodorovné čáry a navrhněte vysokou instalaci Minimální výška stupně by měla být 1,5 m.
- 3.3Nainstalujte a upevněte spínací systém na stěnu pomocí rozpěrných šroubů, jak je znázorněno na obrázku 2.
4. provoz
- 4.1 Po instalaci připojte zástrčku ke zdroji napájení a kliknutím na tlačítko napájení zapněte systém. Po vstupu na domovskou stránku vyberte čínštinu a angličtinu pro vstup do hlavního rozhraní systému.

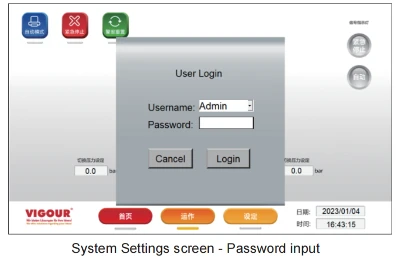

- 4.2Po vstupu na domovskou obrazovku klepněte na Nastavit na navigační liště a na odemykací stránce zadejte heslo pro odemknutí (Výchozí heslo je 8888), vstupte na stránku nastavení parametrů pro nastavení hodnoty indukce tlaku koncovky přívodu vzduchu a spínače Tlak, snímaná hodnota výstupního tlaku a bezpečnostní tlak.
- Hodnota indukce tlaku na konci přívodu vzduchu je nastavena na 200 bar a nastavení spínacího tlaku je založeno na skutečné potřebě Nastavte, ale nepřekračujte rozsah snímače tlaku: 0~200 bar;
- Hodnota indukce tlaku na výstupním konci je nastavena na 20 barů a nastavení spínacího tlaku je založeno na aktuální sadě požadavku, ale nesmí překročit rozsah tlakového senzoru: 0~20 bar a rozsah regulátoru tlaku.
- Po nastavení parametrů klikněte na tlačítko "Domů" pod navigační lištou pro přepnutí do rozhraní pro výběr jazyka.
- 4.3V hlavním rozhraní je provozní režim manuální. Klikněte na tlačítko spínače pneumatického ventilu na levé straně: zelené Otevřete pneumatický ventil a poté otevřete tlačítko spínače výstupního pneumatického ventilu: pro zelené, když pneumatický ventil otevírá plyn Vstupte, zkontrolujte, zda hodnota tlaku na konci přívodu vzduchu a na konci výstupu vzduchu zobrazená na obrazovce odpovídá nastavené hodnotě, poté, co je vše normální Formální automatický provoz může začít.
- 4.4Kliknutím na přepínací tlačítko "Automatický režim" v levém horním rohu přepnete do automatického režimu a poté kliknutím na tlačítko "Provoz" na spodní navigační liště systém spustí automatický provoz.
- 4.5Když systém zjistí, že tlak na svorce hlavního přívodu je nižší než nastavený spínací tlak, systém automaticky otevře konec pohotovostního napájení a poté zazní bzučák, na obrazovce bliká logo „P LOW“, v tuto chvíli by měla být nahrazena hlavní přívodní plynovou lahví na plynovém konci.
- 4.6V případě nouze můžete použít tlačítko nouzového zastavení v pravém horním rohu obrazovky a kdykoli stisknout. Tělo je odříznuto současně.
